一、真空机系统的气体泄漏检测
在水泥厂的发电车间中，真空机系统扮演着至关重要的角色，它负责将负压蒸汽系统泄漏产生的空气重新抽出，以维持生产线的正常运行。然而，由于真空机接口、法兰连接口、气阀连接处等位置的特殊性，气密性的检测一直是一个技术难题。传统的检测方法往往耗时耗力，而且难以准确判断泄漏点的位置。

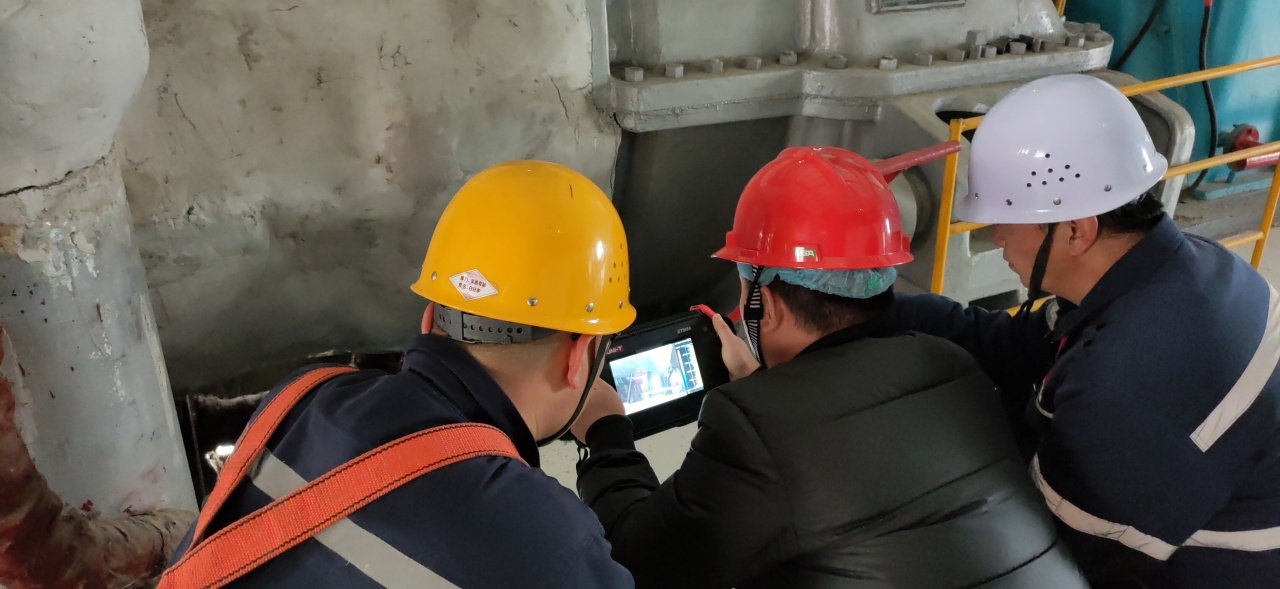

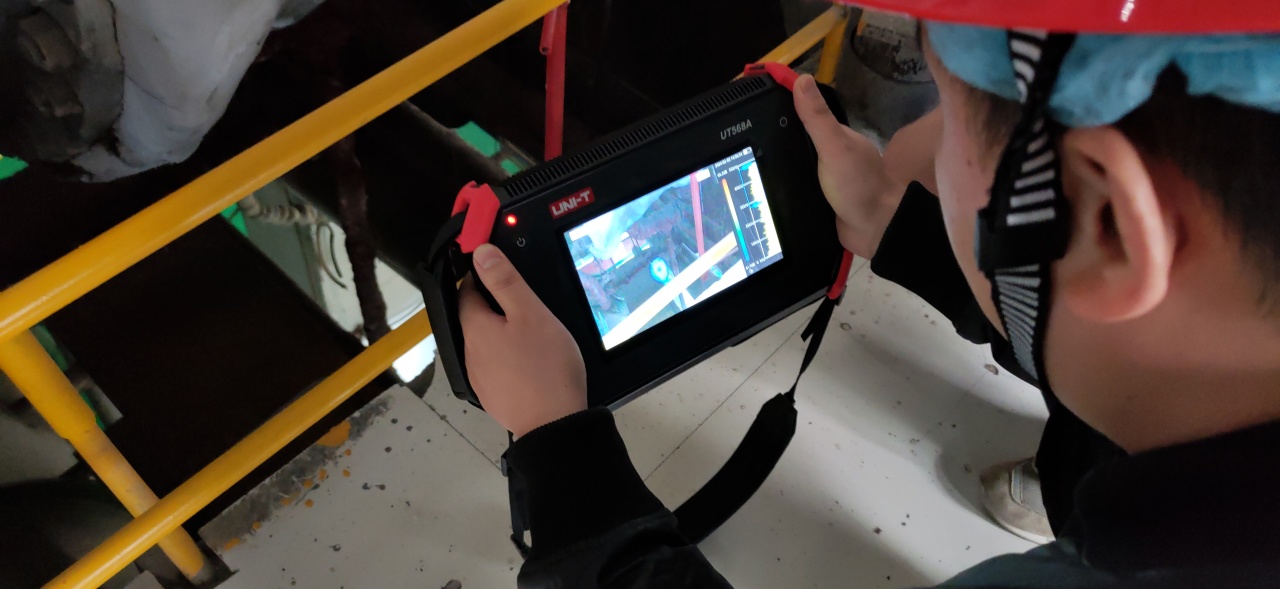

为了准确识别并解决这一问题，声威集团技术人员引入UT568A声学成像仪对真空机系统进行全面的检测。通过声学成像技术，该产品能够准确捕捉和分析声音信号，将原本难以察觉的气体泄漏问题可视化，从而快速准确地定位泄漏点。尽管在检测过程中发现了一个疑似泄漏点，但经过进一步的排查，发现这只是一个由管道悬空后碰撞震动形成的声像云图，实际上并不存在气体泄漏。这一发现不仅避免了不必要的维修工作，也证明了UT568A在气体泄漏检测方面的准确性。
如下是UT568A声学成像仪数据处理流程：
1
故障点发出声波并向四周辐射
2
麦克风阵列采集到声信号，包含声源位置信息
3
软件对声波进行各类运算，得到声像图
4
声像图与视频画面叠加，生成声像云图
二、制冷机组负压系统的气体泄漏检测
制冷机组是水泥厂发电车间的另一重要设备，其负压系统通过控制机组内的相对压力，可有效提高机组效率、节约能源以及保障生产安全。然而，由于制冷机组接口法兰处容易产生泄漏，而且负压泄漏难以用人耳检测方式判断出来，这使得气体泄漏的检测成为了一个巨大的挑战。

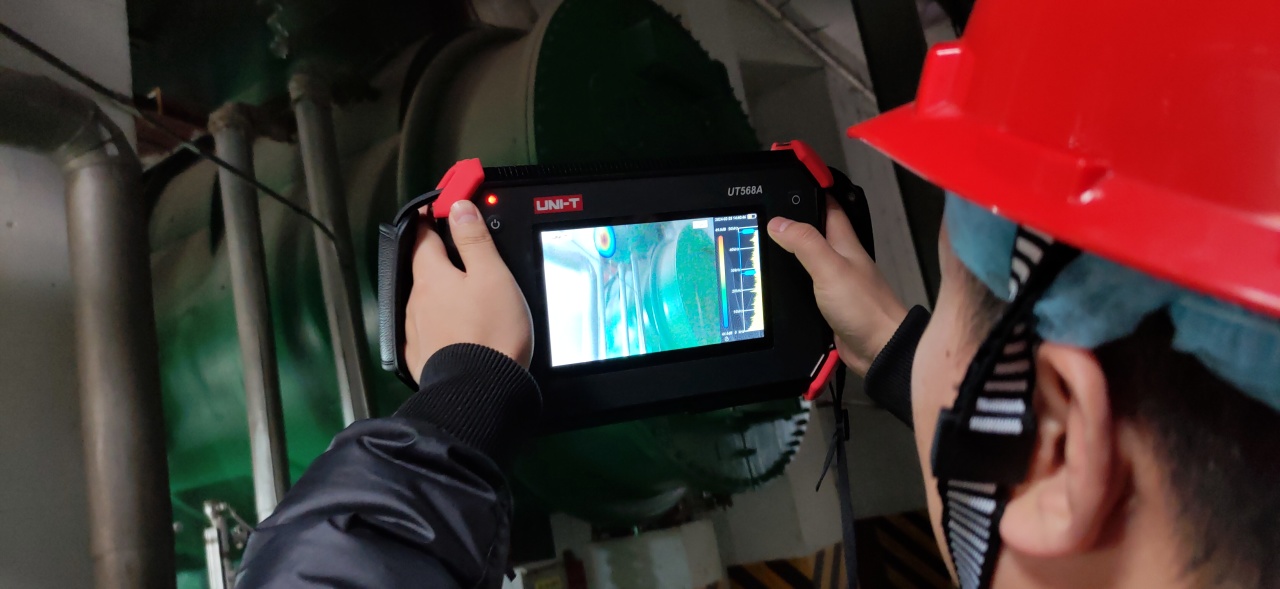

在这里，技术人员使用UT568A对制冷机组接口法兰处进行了检测。尽管过程中出现了机组轴承的噪音等干扰因素，但通过使用UT568A的聚焦模式，技术人员成功地屏蔽了测试点外在环境的干扰，准确地测试了法兰接口的气体泄漏情况。这一检测结果为制冷机组的稳定运行提供了有力保障。

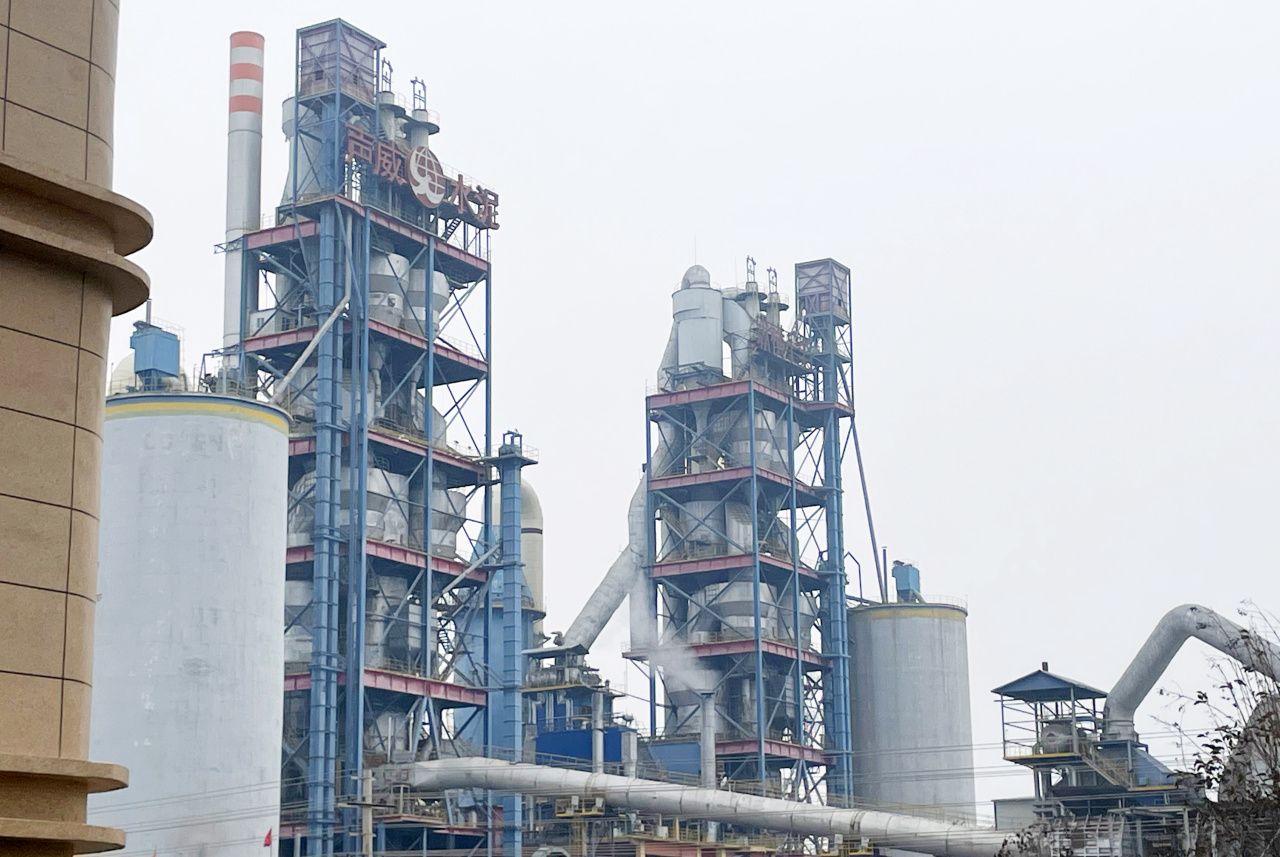

UT568A声学成像仪在声威集团水泥厂发电车间的成功应用，不仅证明了其在气体泄漏检测方面的准确性和高效性，也为水泥行业的安全生产和技术创新提供了新的思路和方法。未来，优利德将继续携手声威集团，以先进的技术和创新的解决方案，共同推动水泥行业的绿色转型和智能升级。
UT568A声学成像仪介绍

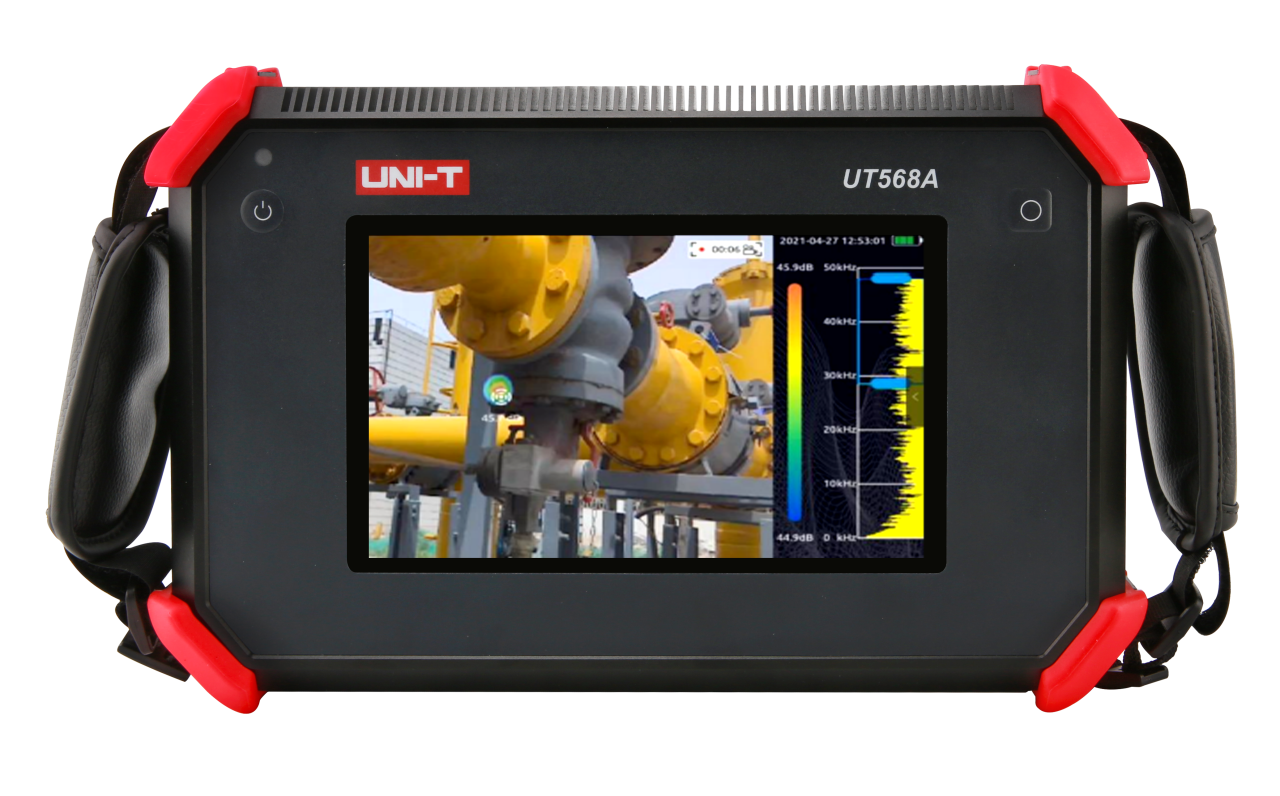

UT568A是一款高效直观、可全局扫描的声学检测工具，拥有62°广阔的声像图视场角和高达25FPS的刷新率，实现即时成像。该产品配备了128通道MEMS数字麦克风，操作简单且记录方便，支持拍照、视频以及TF卡存储。其2kHz至48kHz的可调频率范围，结合聚焦光圈，能有效排除干扰，确保精准成像。此外，UT568A声学成像仪还具备IP54防护等级，确保在各种环境下都能稳定工作。其主要特点如下：
快 62°声像视角，25FPS刷新率即时成像快速扫描发现故障点
准 128通道远距离实时精准识别故障点，让泄漏看得见
稳 两倍聚焦，精准检测，防止周边干扰
宽 2kHz-48kHz频率可调
简 只需调节两个范围，即可满足大多数场景下检测气体泄漏的需要
直观 声像图+声音大小数据，泄漏位置和强度一目了然
